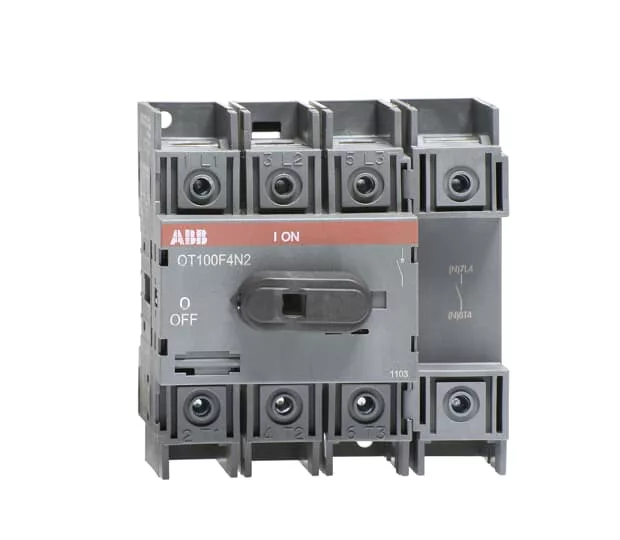

OT100F4N2

Customs Tariff Number

85365080

Brand

ABB Oy, Smart Power

Minimum Order Quantity

10 шт

Product Net Weight

0,49 кг

Package Level 1 Units

коробка 1 штука

Package Level 1 Depth / Length

112 мм

Package Level 1 Height

86 мм

Package Level 1 Width

109 мм

Package Level 1 Gross Weight

0,52 кг

Mounting Type

Монтаж на основание

Declaration of Conformity - CE

1 ШКК 301168Д 2702

RoHS Information

1 ШТ. 301183D 0202

RoHS Status

В соответствии с директивой ЕС 2011/65/EU

ETIM 7

EC000216 - Выключатель-разъединитель

ETIM 8

EC000216 - Выключатель-разъединитель

WEEE Category

5. Небольшое оборудование (без внешнего размера более 50 см)

Degree of Protection

Передний IP20

Instructions and Manuals

1 ШТ 301058 ММ 0008

Product Net Width

100 мм

Product Net Height

96,5 мм

Product Net Depth / Length

74 мм

Rated Operational Voltage

Главная цепь 750 В

Rated Insulation Voltage (Ui)

в соответствии с МЭК/EN 60664-1 750 В

Number of Poles

4

Pollution Degree

3

Tightening Torque

соотв. МЭК 60947-1 6 Н·м

Power Loss

при номинальных условиях эксплуатации на полюс 8,1 Вт

Standards

ЛЕД 60947-3/УЛ 98 /США С22.2 НЕТ.4

Ampere Rating UL/CSA

100 А

Tightening Torque UL/CSA

55 дюймов·фунтов

Environmental Information

1 ШТ. 301183D 0201

UL Certificate

Сертификат CULus ОТ30-125

Package Level 1 EAN

6417019391496

Object Classification Code

Q

ETIM 5

EC000216 - Выключатель-разъединитель

ETIM 6

EC000216 - Выключатель-разъединитель

UNSPSC

3912233

E-Number (Finland)

3601403

E-Number (Sweden)

3171073

Mechanical Durability

20000

Terminal Type

Винтовые зажимы

Country of Origin

Финляндия (FI)

Special Functions

Нет

Mechanical Drawings

1 СЦК301468 Ф0001/1 СЦ301467 Ф0001/ОТ 100-125 Ф4Н 2.стп/от100-125 Ф4Н 2.

Handle Type

Ручка/ручка и вал не входят в комплект

Position of Line Terminals

Сверху внутрь — снизу нару/снизу внутрь — сверху наружу

Lock Type

Нет

Switches Operating Mechanism

Механизм на верхней части переключателя

Distance Between Phases

Стандарт

Operating Mode

Передний привод

Cable Cross-Section

Куб 10... 70 мм²

Fourth Pole Position

Правая сторона

Fourth Pole Type

Switched - одновременная функция
