Артикул: 1SAX341001R1101

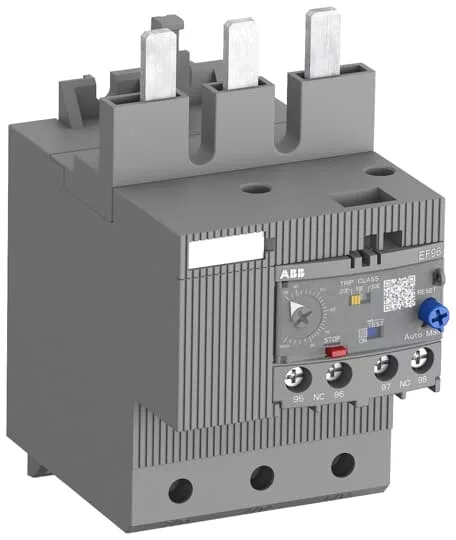

EF96-100
В наявності
₴ 15 796,15
EF96 – це самопоставлене електронне реле перевантаження, що означає, що не потрібна додаткова зовнішня подача. Він забезпечує надійний та швидкий захист двигунів у разі перевантаження або відмови фази. Просте у використанні, як реле теплового перевантаження та сумісне зі стандартними додатками двигуна, електронне реле перевантаження переконливо, перш за все, завдяки широкому діапазону налаштування, високій точності, високому діапазону робочих температур та можливості вибору класу відключення (10E, 20E, 30E). Подальшими особливостями є температурна компенсація, контакт відключення (NC), сигнальний контакт (NO), автоматичний або ручний скидання вибирається, механізм без відключення, функція STOP- і Test і індикація відключення. Реле перевантаження підключаються безпосередньо до контакторів. Поодинокі монтажні комплекти доступні як аксесуар. EF65, EF96 та EF146мають сертифікацію ATEX та IECEx 1) 1) ATEX дійсний для продуктів, вироблених з 42 тижня, 2014.IECEx дійсний для продуктів, вироблених з 15 тижня 2017 року.
Характеристики
Customs Tariff Number
8536490
Brand
ABB Xinhui Low Voltage Switchgear
Minimum Order Quantity
1 штука
Product Net Weight
0,802 кг
Package Level 1 Units
1 штука
Package Level 1 Depth / Length
75,5 мм
Package Level 1 Height
107 мм
Package Level 1 Width
139 мм
Package Level 1 Gross Weight
0,857 кг
Package Level 2 Units
20 шт
Package Level 2 Depth / Length
290 мм
Package Level 2 Height
227 мм
Package Level 2 Width
393 мм
Package Level 2 Gross Weight
17,703 кг
Declaration of Conformity - CE
1 ОБЪЯВЛЕНИЕ 938516-0180
RoHS Information
1 ОБЪЯВЛЕНИЕ 938513-0180
RoHS Status
В соответствии с директивой ЕС 2011/65/EU
ETIM 7
EC001080 - электронное реле перегрузки
Degree of Protection
Корпус IP20/Клеммы главной цепи IP10
Instructions and Manuals
2 СМ ПОСТОЯННОГО ТОКА 107027 М 6803
Dimension Diagram
1 САКС 300406 Ф 0001
Product Net Width
70 мм
Product Net Height
132.7 мм
Product Net Depth / Length
105,2 мм
Setting Range
36... 100 А
Rated Operational Voltage
Вспомогательная цепь 600 В переменного/постоянного тока/главная цепь 690 В переменного тока
Rated Operational Current (Ie)
100 А
Rated Frequency (f)
Вспомогательная цепь 50 Гц/вспомогательная цепь 60 Гц
Rated Insulation Voltage (Ui)
1000 В
Number of Poles
3
Number of Protected Poles
3
Pollution Degree
3
Tightening Torque
Вспомогательный контур 0,8... 1,2 Н·м/главный контур 0,8... 1,5 Н·м
Wire Stripping Length
Вспомогательный контур 9 мм/главный контур 9 мм
Recommended Screw Driver
Вспомогательный контур Pozidriv 2/Шестигранник главной цепи 4
Power Loss
при номинальных условиях эксплуатации на полюс 8,1 Вт
Suitable For
АФ80/АФ96
Standards
ИЭК/EN 60947-1/МЭК/ЭН 60947-4-1/МЭК/ЭН 60947-5-1/УЛ 60947-1/УЛ 60947-4-1
Ampere Rating UL/CSA
100 А
Contact Rating UL/CSA
(НК:) B600/ (НК:) Q600/ (НЕТ:) B600/ (НЕТ:) Q600
Tightening Torque UL/CSA
Вспомогательный контур 7... 1 дюйм/главный контур 35 дюймов · фунт
Ambient Air Temperature
Эксплуатация -25... +70 °C/Компенсация при эксплуатации -25... +70 °C/Хранение -50... +85 °C
ABS Certificate
1 САА 941002-0102
BV Certificate
1 САА 941002-0201
CB Certificate
1 САА94 2013-2001
CQC Certificate
CQC 2013010309592132
cUL Certificate
CUL_48139
DNV GL Certificate
1 САА 941003-0302
EAC Certificate
1 САА 941003-2701
Environmental Information
1SAC 200099 Ч 0001
LR Certificate
1 САА 941002-0501
RINA Certificate
РИНА_ЭЛЕ376813CS
RMRS Certificate
1 САА 941001-0701
UL Certificate
Кул_48139/ул_48139
Package Level 1 EAN
4013614442247
Package Level 2 EAN
4013614483387
Object Classification Code
F
ETIM 4
EC001080 - электронное реле перегрузки
ETIM 5
EC001080 - электронное реле перегрузки
ETIM 6
EC001080 - электронное реле перегрузки
eClass
ВЕРСИЯ 11.0:27371502
UNSPSC
39121520
E-Number (Finland)
3706581
E-Number (Sweden)
3210246
DNV Certificate
1 САА 941003-0301
ATEX Certificate
1 САА 941004-3901
IECEx Certificate
1 САА 941000-4001
Mounting Position
Позиции с 1 по 6
CCS Certificate
1 САА 941001-0901
