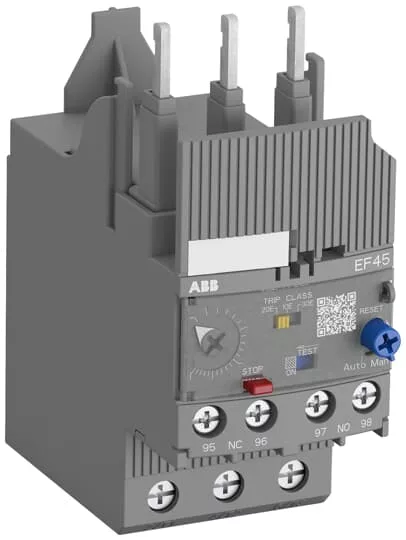

EF45-30

Customs Tariff Number

8536490

Brand

ABB Xinhui Low Voltage Switchgear

Minimum Order Quantity

1 штука

Product Net Weight

0,362 кг

Package Level 1 Units

1 штука

Package Level 1 Depth / Length

93 мм

Package Level 1 Height

51,5 мм

Package Level 1 Width

111 мм

Package Level 1 Gross Weight

0,398 кг

Package Level 2 Units

50 кусок

Package Level 2 Depth / Length

263 мм

Package Level 2 Height

189 мм

Package Level 2 Width

558 мм

Package Level 2 Gross Weight

20,463 кг

Declaration of Conformity - CE

1 ОБЪЯВЛЕНИЕ 938516-0180

RoHS Information

1 ОБЪЯВЛЕНИЕ 938513-0180

RoHS Status

В соответствии с директивой ЕС 2011/65/EU

ETIM 7

EC001080 - электронное реле перегрузки

Degree of Protection

IP20

Instructions and Manuals

2 СМ ПОСТОЯННОГО ТОКА 107024 М 6803

Dimension Diagram

1 САКС 200403 Ф 0001

Product Net Width

45 мм

Product Net Height

104,7 мм

Product Net Depth / Length

86 мм

Setting Range

9,0... 30 А

Rated Operational Voltage

Вспомогательная цепь 600 В переменного/постоянного тока/главная цепь 690 В переменного тока

Rated Operational Current (Ie)

30 А

Rated Frequency (f)

Вспомогательная цепь 50 Гц/вспомогательная цепь 60 Гц

Rated Insulation Voltage (Ui)

690 Г

Number of Poles

3

Number of Protected Poles

3

Pollution Degree

3

Tightening Torque

Вспомогательный контур 0,8... 1,2 Н·м/главный контур 0,8... 1,5 Н·м

Wire Stripping Length

Вспомогательный контур 9 мм/главный контур 9 мм

Recommended Screw Driver

Вспомогательный контур Pozidriv 2/Главный контур Pozidriv 2

Power Loss

при номинальных условиях эксплуатации на полюс 8,1 Вт

Suitable For

АФ26/АФ30/АФ38

Standards

ИЭК/EN 60947-1/МЭК/ЭН 60947-4-1/МЭК/ЭН 60947-5-1/УЛ 60947-1/УЛ 60947-4-1

Ampere Rating UL/CSA

30 А

Contact Rating UL/CSA

(НК:) B600/ (НК:) Q600/ (НЕТ:) B600/ (НЕТ:) Q600

Tightening Torque UL/CSA

Вспомогательный контур 7... 1 в·фунт/главный контур 7... 13 дюйма·фунт

Ambient Air Temperature

Эксплуатация -25... +70 °C/Компенсация при эксплуатации -25... +70 °C/Хранение -50... +85 °C

ABS Certificate

1 САА 941002-0102

BV Certificate

1 САА 941002-0201

CB Certificate

1 САА 964003-2002

CQC Certificate

CQC2006010309192161

cUL Certificate

CUL_48139

DNV GL Certificate

1 САА 941003-0302

EAC Certificate

1 САА 941003-2701

Environmental Information

1SAC 200097Х0001

LR Certificate

1 САА 941002-0501

RINA Certificate

РИНА_ЭЛЕ376813CS

RMRS Certificate

1 САА 964000-0703

UL Certificate

Кул_48139/ул_48139

Package Level 1 EAN

4013614403965

Package Level 2 EAN

4013614483332

Object Classification Code

F

ETIM 4

EC001080 - электронное реле перегрузки

ETIM 5

EC001080 - электронное реле перегрузки

ETIM 6

EC001080 - электронное реле перегрузки

eClass

ВЕРСИЯ 11.0:27371502

UNSPSC

39121520

E-Number (Finland)

3706156

E-Number (Sweden)

3224185

DNV Certificate

1 САА 941003-0301

ATEX Certificate

1 САА 941004-3901

IECEx Certificate

1 САА 941000-4001

Mounting Position

Позиции с 1 по 6

CCS Certificate

1 САА 941001-0901
