Артикул: 1SAX531001R1101

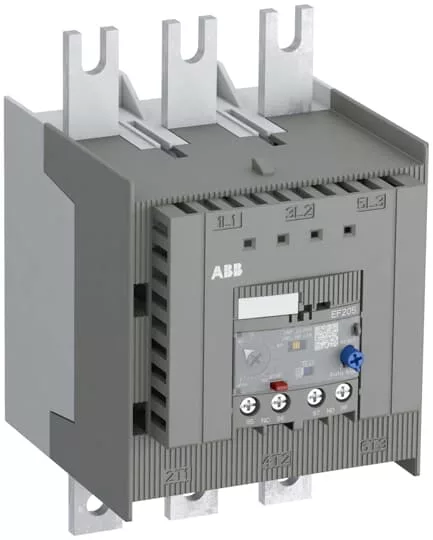

EF205-210
В наявності
₴ 20 742,40
EF205-210 – це самопоставлене електронне реле перевантаження, що означає, що додаткове зовнішнє живлення не потрібно. Він забезпечує надійний та швидкий захист двигунів у разі перевантаження або відмови фази. Просте у використанні, як реле теплового перевантаження та сумісне зі стандартними додатками двигуна, електронне реле перевантаження переконливо, перш за все, завдяки широкому діапазону налаштування, високій точності, високому діапазону робочих температур та можливості вибору класу відключення (10E, 20E, 30E). Подальшими особливостями є температурна компенсація, контакт відключення (NC), сигнальний контакт (NO), автоматичний або ручний скидання вибирається, механізм без відключення, функція STOP- і Test і індикація відключення. Реле перевантаження підключаються безпосередньо до контакторів. EF205 має сертифікацію ATEX та IECEx 1) 1) 1) ATEX дійсний для продукції, виробленої з 42 тижня, 2014.IECEx дійсний для продукції, виробленої з 15 тижня 2017 року.
Характеристики
Customs Tariff Number
8536490
Brand
ABB Xinhui Low Voltage Switchgear
Minimum Order Quantity
1 штука
Product Net Weight
1,256 кг
Package Level 1 Units
1 штука
Package Level 1 Depth / Length
140 мм
Package Level 1 Height
199 мм
Package Level 1 Width
195 мм
Package Level 1 Gross Weight
1,624 кг
Declaration of Conformity - CE
1 ОБЪЯВЛЕНИЕ 938516-0180
RoHS Information
1 ОБЪЯВЛЕНИЕ 938513-0180
RoHS Status
В соответствии с директивой ЕС 2011/65/EU
ETIM 7
EC001080 - электронное реле перегрузки
Degree of Protection
Корпус IP20/Клеммы главной цепи IP00
Instructions and Manuals
2 СМ ПОСТОЯННОГО ТОКА 107036 М 6802
Dimension Diagram
1 САКС 500401 Ф 0001
Product Net Width
105 мм
Product Net Height
171 мм
Product Net Depth / Length
122,8 мм
Setting Range
63... 210 А
Rated Operational Voltage
Вспомогательная цепь 600 В переменного/постоянного тока/главная цепь 690 В переменного тока
Rated Operational Current (Ie)
210 А
Rated Frequency (f)
Вспомогательная цепь 50 Гц/вспомогательная цепь 60 Гц
Rated Insulation Voltage (Ui)
1000 В
Number of Poles
3
Number of Protected Poles
3
Pollution Degree
3
Tightening Torque
Вспомогательный контур 0,8... 1,2 Н·м/главный контур 0,8... 1,5 Н·м
Wire Stripping Length
Вспомогательная цепь 9 мм
Recommended Screw Driver
Вспомогательный контур Pozidriv 2
Power Loss
при номинальных условиях эксплуатации на полюс 8,1 Вт
Suitable For
А145/А185/АФ 145/АФ185/АФ190/АФ205
Standards
ИЭК/EN 60947-1/МЭК/ЭН 60947-4-1/МЭК/ЭН 60947-5-1/УЛ 60947-1/УЛ 60947-4-1
Ampere Rating UL/CSA
210 А
Contact Rating UL/CSA
(НК:) B600/ (НК:) Q600/ (НЕТ:) B600/ (НЕТ:) Q600
Tightening Torque UL/CSA
Вспомогательный контур 7... 11 дюймов · фунт/главный контур 160 дюйм·фунт
Ambient Air Temperature
Эксплуатация -25... +70 °C/Компенсация при эксплуатации -25... +70 °C/Хранение -50... +85 °C
ABS Certificate
1 САА 941002-0102
BV Certificate
1 САА 941002-0201
CB Certificate
1 САА942007-2001
CQC Certificate
CQC2010309537805
cUL Certificate
CUL_48139
DNV GL Certificate
1 САА 941003-0302
EAC Certificate
1 САА 941003-2701
Environmental Information
1 САК 200101Ч 0001
LR Certificate
1 САА 941002-0501
RINA Certificate
РИНА_ЭЛЕ376813CS
RMRS Certificate
1 САА 941001-0701
UL Certificate
Кул_48139/ул_48139
Package Level 1 EAN
4013614442223
Object Classification Code
F
ETIM 4
EC001080 - электронное реле перегрузки
ETIM 5
EC001080 - электронное реле перегрузки
ETIM 6
EC001080 - электронное реле перегрузки
eClass
ВЕРСИЯ 11.0:27371502
UNSPSC
39121520
E-Number (Finland)
370589
E-Number (Sweden)
3210248
DNV Certificate
1 САА 941003-0301
ATEX Certificate
1 САА 941004-3901
IECEx Certificate
1 САА 941000-4001
Mounting Position
Позиции с 1 по 6
CCS Certificate
1 САА 941001-0901
