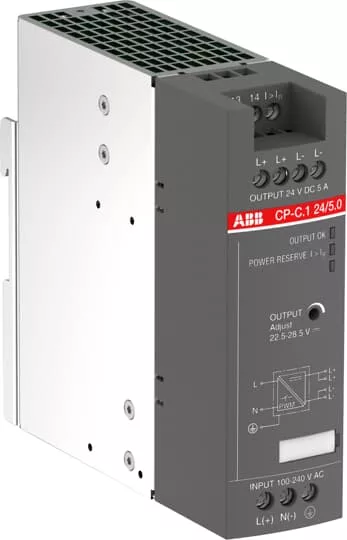

CP-C.1 24/5.0

Customs Tariff Number

85044090

Brand

ABB Stotz-Kontakt GmbH

Minimum Order Quantity

1 штука

Product Net Weight

0,74 кг

Package Level 1 Units

коробка 1 штука

Package Level 1 Depth / Length

168 мм

Package Level 1 Height

160 мм

Package Level 1 Width

70 мм

Package Level 1 Gross Weight

0,87 кг

Declaration of Conformity - CE

1 СВД 98 2010-00

RoHS Information

1 СВД 982010

RoHS Status

В соответствии с директивой ЕС 2011/65/EU

ETIM 7

EC002540 - источник питания постоянного тока

Degree of Protection

Корпус IP20/клеммы IP20

Instructions and Manuals

1 СВК 3605-60 М 0000

Product Net Width

40 мм

Product Net Height

129,4 мм

Product Net Depth / Length

136 мм

Rated Frequency (f)

50 Гц/60 Гц

Rated Insulation Voltage (Ui)

Входная цепь/выходная цепь 300 В/входная цепь/PE 300 В/входная цепь/Релейный контакт 300 В/Выходная цепь/PE 50 В

Pollution Degree

2

Tightening Torque

Вспомогательный контур 0,5 Н·м/входная цепь 0,5 Н·м/выходная цепь 0,5 Н·м

Wire Stripping Length

Вспомогательная цепь 8 мм/входная цепь 8 мм/выходная цепь 8 мм

Recommended Screw Driver

Цепь ввода/выходная цепь pH1/входная цепь/выходная цепь 0,8 x 4

Standards

КАН/СА К22.2 №107.1/ЭН 50581/ИЭК/ЭН 61000-6-2/МЭК/ЭН 61000-6-3/ИЭК/ЭН 61204/УЛ 508/МЭК/ЭН 61010-1/УЛ 61010-1/УЛ 61010-1/УЛ 61010-2-201

Tightening Torque UL/CSA

Входная цепь 4,4 дюйма·фунта/выходная цепь 4,4 дюйма·фунт

Ambient Air Temperature

Эксплуатация -25... +70 °C/Хранение -40... +85 °C

ABS Certificate

ABS_17-HG1591548-2-КПК

CB Certificate

CB_DK-49193-А2-УЛ

DNV GL Certificate

DNV_GL_TAA00000YB_1

EAC Certificate

EAC_RU_C-DE.ME77.B.02550

Package Level 1 EAN

4013614503818

Object Classification Code

Т

ETIM 5

EC002540 - источник питания постоянного тока

ETIM 6

EC002540 - источник питания постоянного тока

eClass

ВЕРСИЯ 11.0:27040701

UNSPSC

39121004

E-Number (Finland)

2712518

E-Number (Sweden)

5213179

Mounting Position

Позиции 1, 7

cULus Certificate

Кулус 508_20151021_E174460

Number of Phases

1

Function

Блок питания переключателя

cURus Certificate

Курус 60950_E196145-А 10- ул; Курусанси - 12-12_20160629_E317914

Rated Input Voltage (UIN)

100... 240 В ПЕРЕМ. ТОКА/90... 300 В ПОСТОЯННОГО ТОКА

Input Voltage (Uin)

85... 264 В ПЕРЕМЕННОГО ТОКА/90... 300 В ПОСТОЯННОГО ТОКА

Rated Frequency Limits

45... 65 Гц

Characteristic of Output

Характеристическая кривая U/I с запасом хода

Rated Output Power

120 ВТ

Output Power

120 ВТ

Rated Output Voltage

24 В ПОСТОЯННОГО ТОКА

Output Voltage (Uout)

24 В ПОСТОЯННОГО ТОКА

Rated Output Current

-25 °C... +40 °C 7,5 А/-25 °C... +60 °C 5 А

Output Current

-25 °C... +40 °C 7,5 А/-25 °C... +60 °C 5 А/5 А

Minimum Mounting Distance

Электропроводящая доска, горизонтальная 25 мм/электропроводящая доска, вертикальная 25 мм/другое устройство того же типа, горизонтальная 25 мм/другое устройство того же типа, вертикальная 25 мм

Mounting on DIN Rail

TH35-15 (монтажная рейка 35 x 15 мм) в соответствии с IEC 60715/TH35-7.5 (монтажная рейка 35 x 7,5 мм) в соответствии с IEC 60715

Output Current Maximum (Iout)

7,5 А

Typical Input Current

(115 В ПЕРЕМ. ТОКА) 1,1 А/ (230 В ПЕРЕМ. ТОКА) 0,6 A

Hold-up Time

(230 В переменного тока) мин. 50 мс
