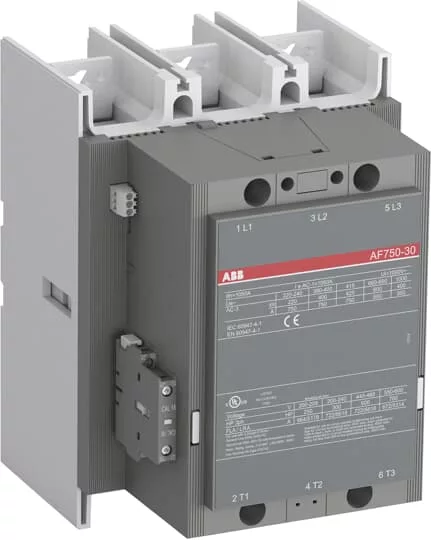

AF750-30-11-70

Customs Tariff Number

8536490

Brand

ABB Electrification Sweden AB

Minimum Order Quantity

1 штука

Product Net Weight

1,36 кг

Package Level 1 Units

коробка 1 штука

Package Level 1 Depth / Length

375 мм

Package Level 1 Height

310 мм

Package Level 1 Width

280 мм

Package Level 1 Gross Weight

1,5 кг

Declaration of Conformity - CE

2 СМ 2019-00 5796

RoHS Information

2 СМ 2019-00 5796

RoHS Status

В соответствии с Директивой ЕС 2011/65/EU и поправкой 2015/863 22 июля 2019 г.

ETIM 7

EC000066 - Контактор питания, коммутация переменного тока

Degree of Protection

в соответствии с МЭК 60529, МЭК 60947-1, EN 60529 Клеммы катушки IP20/в соответствии с МЭК 60529, МЭК 60947-1, EN 60529 Основные клеммы IP20

Instructions and Manuals

1 СФК380023-ЭН

Dimension Diagram

53540919-60

Product Net Width

210 мм

Product Net Height

283 мм

Product Net Depth / Length

242 мм

Rated Operational Voltage

Главная цепь 1000 В

Rated Frequency (f)

Основная цепь 50/60 Гц

Rated Insulation Voltage (Ui)

в соответствии с МЭК 60947-4-1 и VDE 0110 (гр. C) 1000 В/акк. до УЛ/КСА 600 В

ABS Certificate

15-ЛД1408622-КПК

BV Certificate

BV_13409-C0BV

CB Certificate

СЕ-82863

CQC Certificate

CQC2007010304256684/CQC2010304540080

cUL Certificate

УЛ_20111101-Е36588

DNV GL Certificate

ТЭ 00001W1

EAC Certificate

9АКК 107046А 8618

Environmental Information

1 СФК 101005Д0201/1SAC 200044Х0006

GL Certificate

ЧАЕ00001W1/ГЛ_42988-02Ч

LR Certificate

16-20064

RINA Certificate

ЭЛЕМ 060313XG_002

RMRS Certificate

9АКК 107045А 6978

Package Level 1 EAN

7320500217702

Object Classification Code

Q

ETIM 4

EC000066 - Магнитный контактор с переключением переменного тока

ETIM 5

EC000066 - Магнитный контактор с переключением переменного тока

ETIM 6

EC000066 - Контактор питания, коммутация переменного тока

eClass

ВЕРСИЯ 1.0:27371003

UNSPSC

39121529

E-Number (Finland)

3709335

E-Number (Sweden)

322836

Mechanical Durability

3 миллиона

Terminal Type

Основная цепь: бары

CSA Certificate

306712-1

LOVAG Certificate

СЕ-0151293

Number of Main Contacts NO

3

Number of Main Contacts NC

0

Maximum Breaking Capacity

кос фи = 0,45 (кос фи = 0,35 для иэ > 100 А) при 440 В 7500 А/коС фи = 0,45 (кос фи = 0,35 для Ie > 100 А) при 690 В 7000 А

General Use Rating UL/CSA

(1000 В ПЕРЕМ. ТОКА) 900 А/ (600 В ПЕРЕМ. ТОКА) 900 А

DNV Certificate

DNV_E-10966

UL Listing Card

УЛ_36588

Horsepower Rating UL/CSA

(200 В перем. тока) Трехфазный 250 л.с./ (208 В перем. тока) Трехфазный 250 л.с./ (220... 240 В переменного тока) Трехфазный 300 л.с./ (440... 480 В переменного тока) Трехфазный 600 л.с.

E-Number (Norway)

4115300

Coil Operating Limits

(в соответствии с МЭК 60947-4-1) 0,85 х Uc Мин.... 1,1 х Uc Макс. (при θ ≤ 70 °C)

CCS Certificate

ГБ 14Т 00030

PRS Certificate

TE_2092_880423_16
